电池管理系统验证计划
计划概述
K8凯发·国际官方网站电池管理系统验证计划基于GD32A74x系列MCU ，该系列MCU切合ASIL-D功效清静标准以及Evita-Full + SM2/3/4的信息清静标准。计划支持9V-24V宽电压输入 ，使用ASIL-D清静品级的SBC为MCU与板载外设芯片供电及外部看门狗 ，通过SPI总线(菊花链)与主控MCU通讯 ，支持睡眠叫醒与故障检测以知足关于电池管理的功效清静需求。
计划提供桥接芯片的标准接口 ，通过桥接芯片与AFE芯片相毗连并对电芯的状态举行采样与监测 ，4路菊花链设计提供优异的可拓展性 ，兼容海内外厂家计划。支持高压绝缘检测、维护开关（Maintenance Switch）、高压互锁以及电池压力检测。搭载了国产的高边驱动和低边驱动芯片 ，可以支持最多4路高边驱动与8路低边驱动。提供了两路直流电机控制 ，用于冷却电扇与充电枪电控锁的控制。提供最多3路CAN/CAN-FD毗连 ，知足与车内其他� ？榈耐ㄑ缎枨� ，并可通过IO口将BMS检测的报错信息发送给车辆仪表。
计划优势
3路CAN-FD与1路以太网的通讯接口
4路菊花链拓扑接口
5路带有PWM节能与电流检测的接触器驱动
电池冷却与加热阀的双重过流� ；�
兼容800V计划
支持网络清静的设计
支持系统ASIL-D的设计
国产芯片使用率高
相关产品

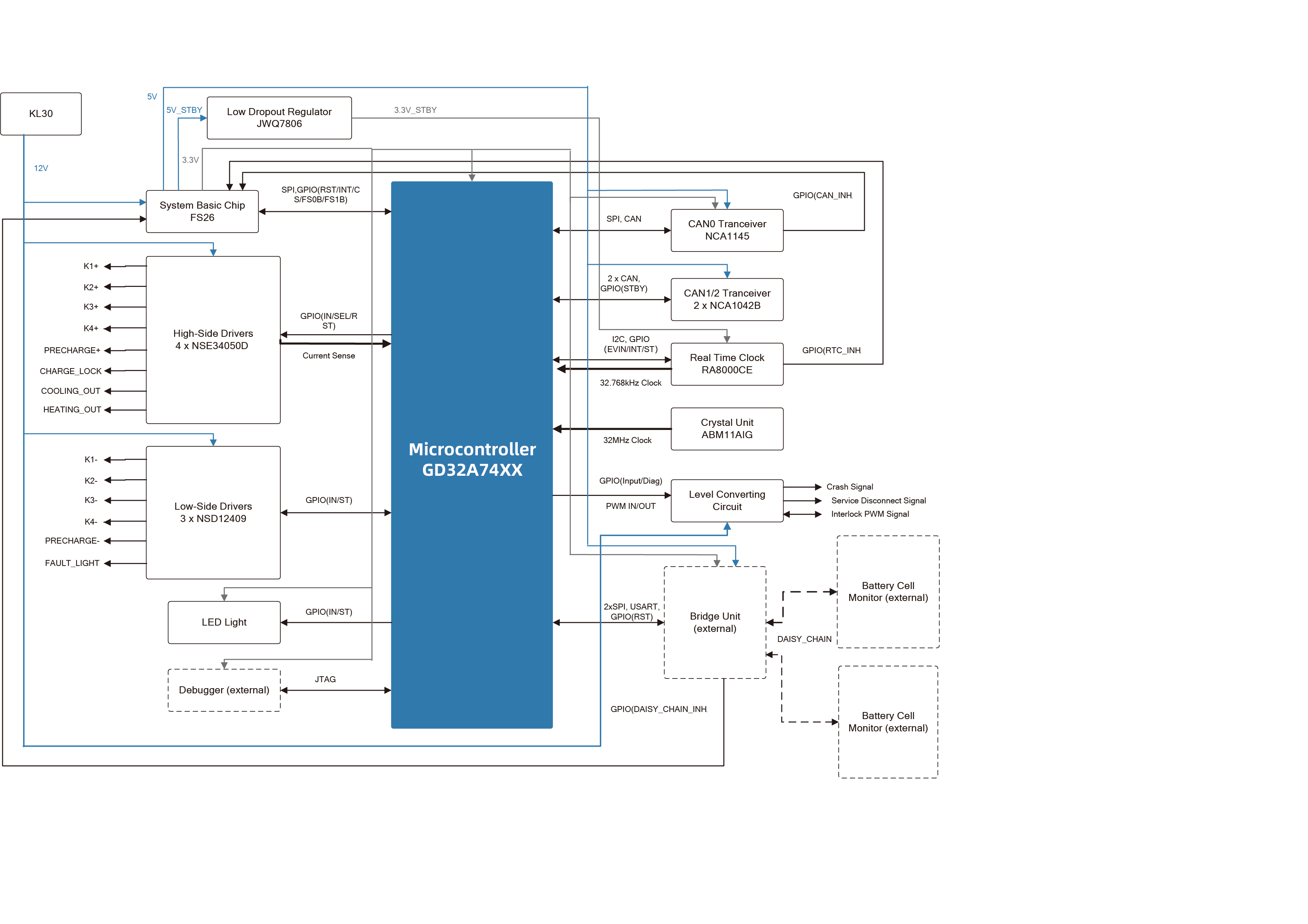

系统框图
