高算力GD32G5系列MCU怎样引领数字能源、电机控制与光通讯的厘革
岂论是蓬勃兴起的数字能源、一直拓展应用界线的电机控制，照旧极速生长的光通讯，这些领域正在履历一场与大数据剖析、云盘算和人工智能（AI）等前沿手艺深度融合的厘革。这一融合不但推动了手艺界线的大规模扩展，也引发了对智能化解决计划需求的迅猛增添。
面临这些行业日益重大的挑战，微控制器（MCU）成为了破局的要害。MCU不但是实现系统智能化的焦点组件，还在提升能效、优化性能和包管清静性方面施展了不可或缺的作用。通过集成先进的算法和功效�？�，MCU能够实时响应并处置惩罚重大的数据，确保各个系统在高效、稳固的状态下运行。K8凯发·国际官方网站推出的GD32G5系列高性能MCU，以其强盛的算力、富厚的外设和周全的清静机制，为应对这些挑战提供了坚实的手艺支持，助力各行业实现效能优化、性能提升及稳固运作。
高性能、高清静MCU是三大领域应用的要害
团结了IoT、大数据剖析、云盘算和AI等前沿手艺的数字能源系统，致力于提高能效、镌汰铺张并增进可再生能源的整合。在这个生态系统中，MCU通过准确监控电力参数，如电压、电流等，并实时调解系统设置，确保系统高效运行。别的，MCU支持多种通讯协议，实现装备间的无缝数据交流，推动漫衍式能源资源的有用集成。
关于电机控制而言，现代MCU集成了PWM控制、高速ADC等功效，简化了系统的设计，镌汰了外部组件的需求。别的，MCU还能够实时处置惩罚重大的控制算法，确保电机在种种负载条件下都能平稳运行，从而提高了整体性能。
在光通讯领域，MCU的作用同样不可忽视。特殊是在光�？橹�，MCU认真实时监控温度、电压、电流和光功率等要害参数，确保光�？槲裙淌虑�。同时，MCU支持远程管理和诊断功效，提升了网络的运维效率和清静性。
为了应对这三个领域对高性能MCU日益增添的需求，K8凯发·国际官方网站推出的GD32G5系列高性能MCU。该系列最大的特点就是应用强盛的算力，接纳Arm? Cortex?-M33内核，主频高达216MHz，内置高级DSP硬件加速器和单精度浮点单位（FPU），以及硬件三角函数加速器（TMU）和支持多类硬件加速单位。这些特征大幅提升了数据处置惩罚速率和重大运算能力。
存储资源也是决议MCU体现的要害。GD32G5系列MCU配备了256KB到512KB嵌入式Flash，支持Flash双Bank功效，以及128KB SRAM，还配备了高速缓存空间，进一步提升内核处置惩罚性能。
外设集成度上，GD32G5系列同样体现精彩，内置了富厚的接口和功效�？�，以顺应多样化的应用场景。尤其值得一提的是其周全的清静机制，包括清静的空中下载（OTA）更新、清静启动、清静调试及清静升级等功效，为通讯历程中的数据完整性与清静性提供了坚实的包管。GD32G5产品系列支持IEC 61508 SIL2功效清静标准，提供完整的Safety Package，包括Safety Manual、FMEDA和自检库等，助力工业应用更清静可靠。
数字能源效能优化的焦点
在数字能源领域，功率控制是MCU的一个要害应用偏向。在这一领域，GD32G5系列MCU展现出了显著的优势，特殊是在以下两项要害手艺上：
首先是发波控制。以该系列的GD32G553为例，其具有的高精度准时器（HRTIM）支持16位16通道，可以知足多种重大拓扑结构；别的，它还支持10个外部事务输入和8个故障输入通道，可配合实现多种拓扑结构的无邪发波模式。
第二是准确感测。GD32G553支持4个12位ADC采样速率高达5.3MSPS，具备高达42个通道，能够高效地收罗和处置惩罚多种传感器的信号。同时，GD32G553还具有快速系统�；ず透ㄖ⒉üπ�。其配备8个CMP（较量器），撒播延时仅15.8ns，0-63mV的可编程迟滞，能够快速响应故障输入或外部事务。别的，GD32G553还具有4个1Msps/15Msps的12位DAC，最多可支持8通道，可配合HRTIM实现斜坡赔偿等功效。

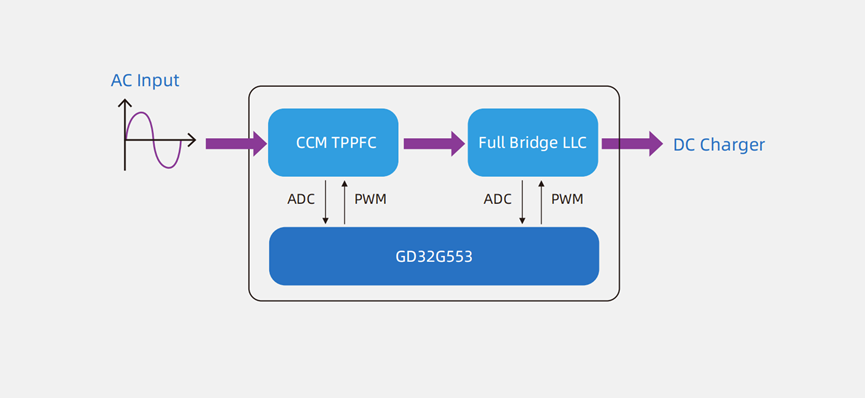

图1 3.5kW直流充电计划拓扑
K8凯发·国际官方网站以GD32G553为焦点构建了两个应用计划。首先是3.5kW直流充电计划，其使用单颗GD32G553系列MCU，控制两级高效率的开关电源拓扑，包括前级单相图腾柱PFC和后级全桥LLC。该计划的输入电压为220V（±10%）/50Hz，输入电流最大有用值17A；输出电压为250VDC~450VDC，支持涓流、恒流和恒压充电模式；PFC开关频率70kHz，LLC开关频率94kHz~300kHz。
该计划实现系统峰值效率96.2%，PF为0.999，THD为2.7%。在满载恒流充电下，系统效率95.6%，PF为0.999，THD为2.5%。为了确保系统清静和可靠性，该计划配备了多种软、硬件�；すπ�，包括OCP、SCP、OVP、OTP、CBC、DESAT等系统�；�。

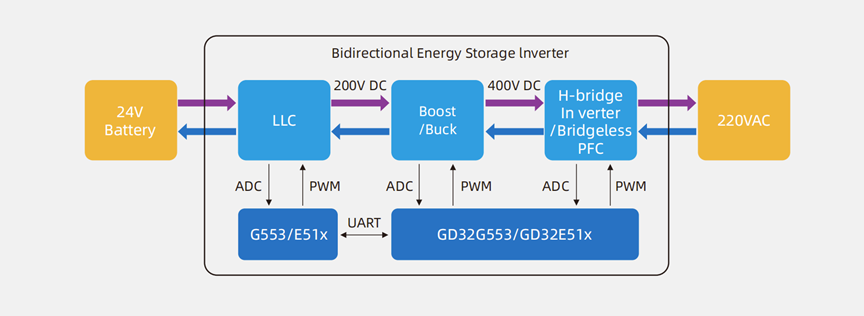

图2 便携式双向储能逆变计划拓扑
另一个是基于GD32G5系列/GD32E5系列的便携式双向储能逆变计划，能够实现离网放电和并网充电功效。该计划通过两颗GD32G5系列MCU/GD32E5系列MCU控制三级架构（LLC + Buck/Boost + 逆变/PFC），确保了系统的高效性和稳固性。其LLC的开关频率为100kHz，Boost/Buck和逆变/PFC部分的开关频率均为20kHz；内部较量器实现了过流和过压�；�，镌汰了对外部硬件电路的依赖，简化了系统设计；接纳的ADC倍频采样手艺能够实现更准确的平均电流控制，其过压、过流和过温�；せ圃蛉繁Ａ讼低吃谥种质虑樘跫碌那寰苍诵�。
助力电机控制性能与效率双提升
上至小家电，下至电动汽车，电机的应用无处不在。而电机控制对MCU的要求极为严酷，包括高效处置惩罚能力、准确的实时控制和富厚的外设接口。详细而言，MCU需要支持快速且准确的PWM信号天生以确保电机运转平滑，配备高区分率ADC举行电流与电压的实时监测，并拥有富足的存储空间以运行重大的控制算法。别的，集成的清静机制和多样的通讯接口关于包管系统的稳固性和毗连性至关主要。
GD32G553依附其卓越的设置完善应对了这些挑战。首先，该MCU的算力有了显著提升，能够更高效地处置惩罚重大的电机控制算法。其次，它提供了富厚的片上资源，包括四个12位ADC、8个较量器以及1个高性能数字滤波器（HPDF），后者支持8通道/4滤波器设置，可外接Σ-Δ调制器，可用于变频器、低端伺服内里外接调制器。最后，GD32G553配备了三个16位高级准时器，支持8通道/4对互补模式，适用于控制两相四线步进电机；其复合模式支持单电阻采样和母线电力两次采样，实现了步进电机快慢衰减混淆模式的精准控制，进一步增强了电机控制的无邪性和效率。
GD32G553不但在性能上知足了电机控制的严苛要求，还在功效富厚度和应用顺应性方面展现了显着优势，可知足各领域重大电机控制需求。
光�？槲裙淘俗鞯囊�
与通用MCU有所差别，光�？槎云渥ㄓ肕CU在芯片尺寸、模拟功效集成以及可靠性方面有着更严酷的标准，K8凯发·国际官方网站为GD32G553举行了周全的设置，使其可以顺应光�？榈奶粽�。
GD32G553具有无邪的存储空间。其512KB的Flash存储支持双Bank设计，不掉电升级，确保数据的清静性和长期性；128KB的SRAM存储，支持800G以上光�？榈腟RAM需求（大于64KB），知足高性能光�？榈氖荽χ贸头Ｐ枨�。
GD32G553集成磷苹厚的模拟和数字资源，成为其胜任光�？橛τ玫囊淮笥攀�。它具备四个12位ADC，最高采样速率可达5.3Msps，并支持多达42个通道。通过多组ADC交织采样手艺，GD32G553可以实现高达10M的采样速率，完善契合高精度和高速率采样的需求。别的，GD32G553还配备有四个12位DAC，其中四个通道支持对外输出，提供了高度无邪的模拟信号输出能力，适用于多种应用场景。
为了便于系统集成和调试，GD32G553提供了四个I2C接口，支持1MHz的Fast Mode Plus (Fm+)，确保与上位机通讯的高效性。
GD32G553的设计充分思量了光�？镾FP-DD/QSFP-DD等小型化封装的需求，支持WLCSP封装，很是适适用于高密度安排和空间受限的应用场景。这一特征使得GD32G553在包管性能的同时，也极洪流平上节约了电路板空间，提升了系统的集成度。
为了加速用户的开发历程，K8凯发·国际官方网站为全新GD32G5系列高性能微控制器提供了免费开发情形GD32 Embedded Builder IDE、调试下载工具GD-LINK与多合一编程工具GD32 All-In-One Programmer。同时，Arm? KEIL、IAR、SEGGER等业界主流嵌入式工具厂商也将为GD32G5全新产品提供包括开发编译和跟踪调试工具在内的周全支持。
